Club 39

Référence : AC18 - AC19

  • HUET_Porte_Club_39_EI30_Photo_01.jpg

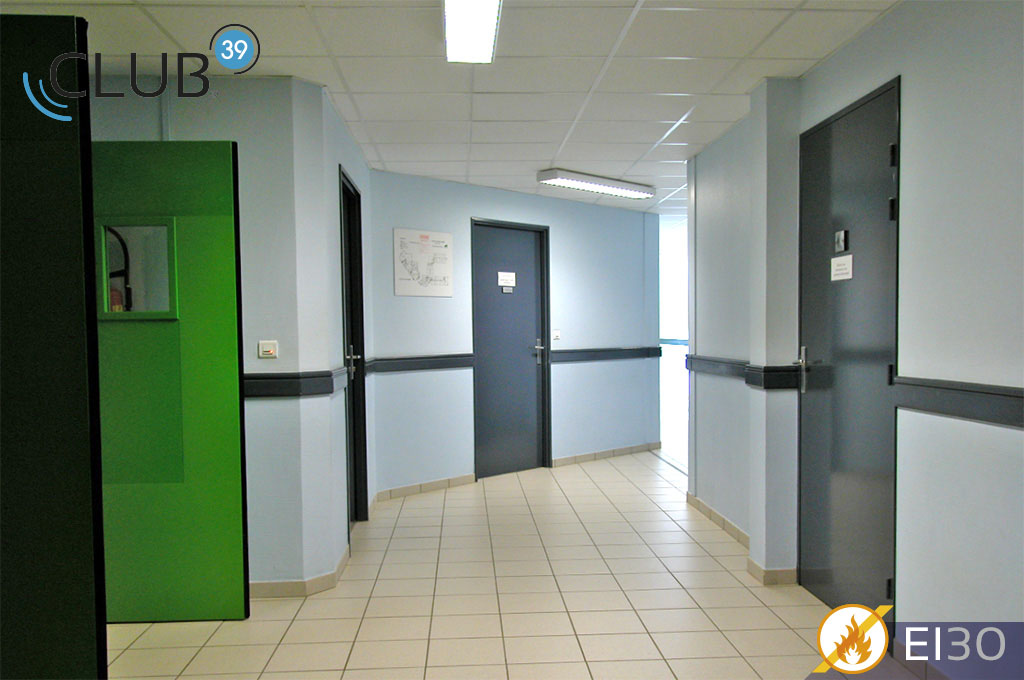

  • HUET_Porte_Club_39_EI30_Photo_02.jpg

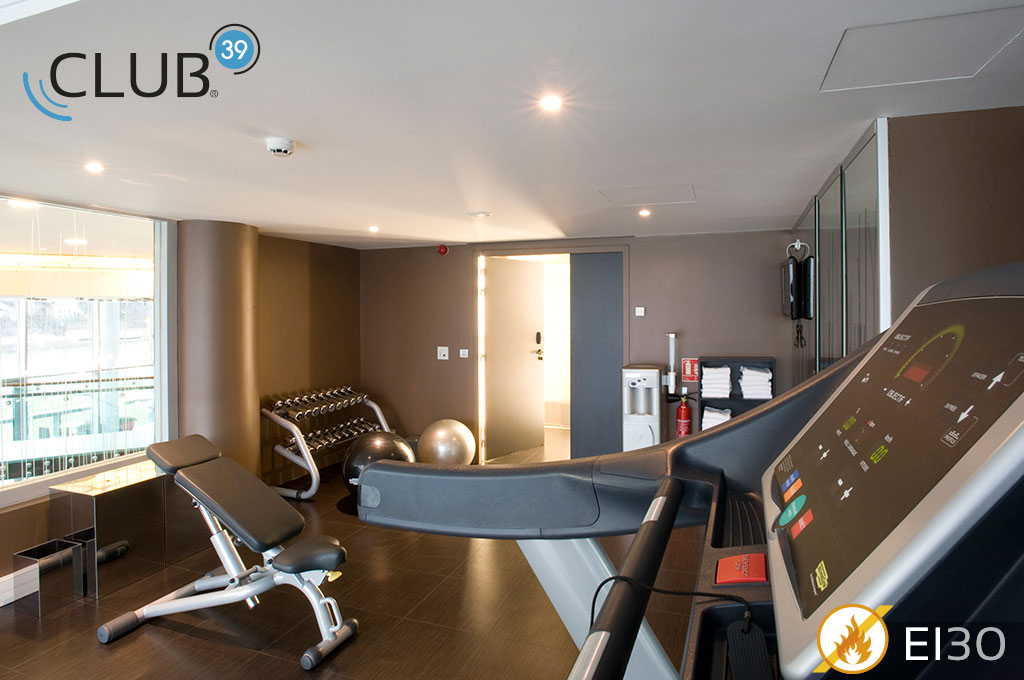

  • HUET_Porte_Club_39_EI30_Photo_03.jpg

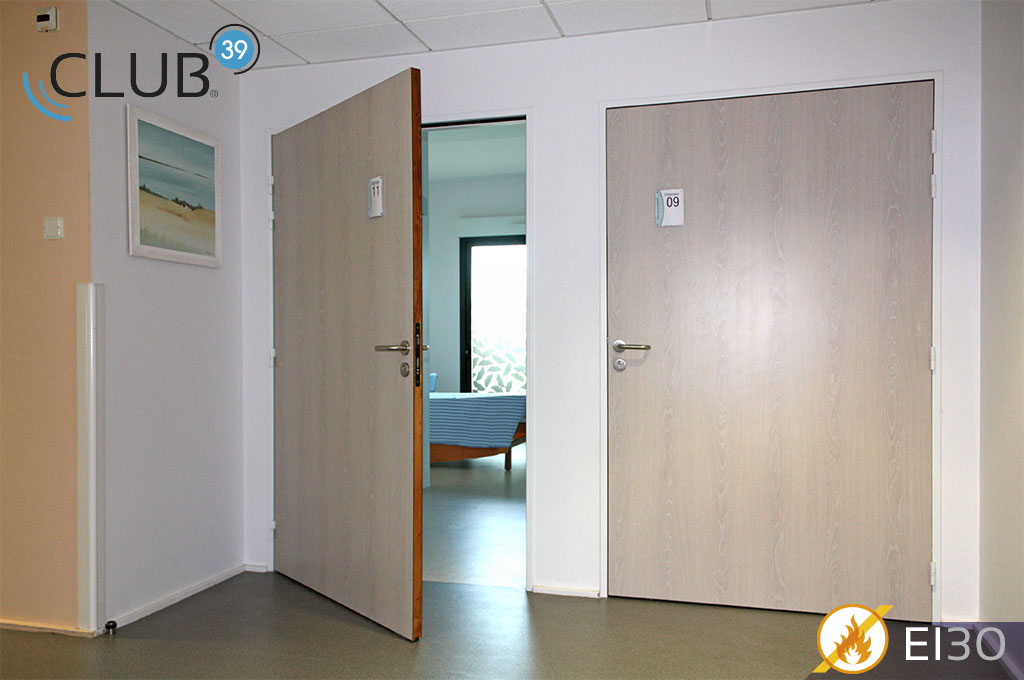

  • HUET_Porte_Club_39_EI30_Photo_04.jpg
  • Acoustique Rw 39 (-1;-3)
  • Coupe Feu EI30

Description
produit

Bloc-porte acoustique intérieur, coupe-feu EI30, acoustique Rw+C 38 dB.

Bloc-porte simple action Club 39, coupe-feu EI30, d’affaiblissement acoustique Rw 39 (-1;-3) en 1 vantail de chez HUET ou de performances équivalentes

Vantail

Cadre Bois Pin, Hêtre ou BER (au choix), 2 parements fibres de bois dures, ame pleine multicouches à densité variable, Epaisseur de 40mm à chants droits, Poids de 25kg/m².

Dimensions : suivant plans architecte

* Domaine dimensionnel selon essence :
  - Hauteur : 1420 à 2250 mm
  - Largeur 1 vantail :   330 à 1230 mm
  - Largeur 2 vantaux : 330+330 à 930+930 mm

Huisserie

* Installation du bloc-porte dans une Huisserie Bois sur cloisons rigides ou flexibles
  - Essences : Pin ou Hêtre Lamellée Collée Aboutée, finition à peindre, feuillure 48,5*18, avec joints acoustiques exclusifs à grand débattement, section minimale de 68/57mm, autres dimensions suivant cloison.

* Installation du bloc-porte dans une Huisserie Métallique sur cloisons rigides
  - HBI ou HCI profil métallique en acier de 15/10ième, finition à peindre, traitement anti corrosion par poudrage polyester époxy pour recevoir une couche de finition (lot peinture), feuillure 48*18, barre d‘écartement, carter de gâche, avec joints acoustiques exclusifs à grand débattement, section minimale de cloison de 100mm, autres dimensions suivant cloison.

* Installation du bloc-porte dans une Huisserie Métallique sur cloisons flexibles
  - Renvoi sur Bloc porte PYROPORTE CLUB 39

Ferrage

* Huisserie Métallique :
  - 3 ou 4 paumelles de 130x86 universelles
* Huisserie Bois :
  - 3 ou 4 paumelles de 140x70 acier ou inox
  - 3 ou 4 paumelles de 130x86 universelles

* Serrure :
  - Sûreté 1 point (sans cylindre)

* Contrôle d'accès :
  - Serrure électrique à mortaiser avec passage de câble ASSA ABLOY KEL
  - Gâche électrique : Gamme EFF Serie 118, 128, 138

Seuil

 * L’étanchéité basse est une partie intégrante de la performance acoustique.
   Un procès-verbal acoustique est exigé avec l’un des équipements ci-dessous :
  - Joint à double lèvres sous vantail (seuil plat inox)
  - Plinthe automatique

Etancheite Basse 01

UNE SÉLECTION RIGOUREUSE DE NOS APPROVISIONNEMENTS BOIS

UNE SÉLECTION RIGOUREUSE DE NOS APPROVISIONNEMENTS BOIS

Détails
finition

Options

 Battement central :
* Battement Feuilluré, semi -fixe équipé :
  - Verrous à bascule sur semi-fixe, finition chromée, manoeuvre facile,
  - Crémone en applique
  - Sans verrous, ni crémone en applique, ferme porte obligatoire

Oculi

Pose de 1 ou 2 regards vitrés avec un vitrage EI30 ou déclassement E30 avec jeu de parcloses démontable en essence de bois Hêtre ou BER avec un profil coupé à 45° assemblé en cadre de forme possible ci-dessous. Fixation par vis noyées et avec joint de propreté type EPDM permettant le calage du vitrage.
* Rectangulaire Hauteur*largeur :
  - 400*300 mm
  - 800*200, 800*300, 800*400 mm
  - 1200*200, 1200*300, 1200*400 mm
Circulaire :
  - Diamètre 360 mm

Usinages

Serrure à mortaiser :
  - Serrure de sureté 1 point axe 50 mm
  - Serrure de sureté Vachette 1 point axe 120 mm (PMR)
  - Serrure Urgence Vachette (D458, D459, ……)
  - Sans point de fermeture, ferme porte obligatoire
  - Cremone 3 ou 5 points axe 50 ou 120 mm (PMR) - (A2P, A2P*, A2P**)
  - Serrure électromagnétique Hôtellerie (Vingcard, Kaba, Onity, Salto,......)

Verrouillage Issue de secours :
  - Conforme EN179 :
     Serrure Urgence D45
  - Conforme EN1125 :
     Barre anti-panique 1pt, 2pts ou 3pts (en applique)
     Barre anti-panique 1pt sur serrure à mortaiser

Finitions

- Fibre pré peinte (finition des parements prévue au titre du lot peinture)
- Stratifié de la gamme Boréal HUET
- Placage bois essence fine
- Laqué blanc ou couleur

Décors ou Gravage sur finition :
  - Gravage sur la face extérieure – Technidécor®
  - Gravage sur 2 faces – Technidécor®

* Protection vantail :
  - Protection PVC
  - Protection tôle inox
  - Cornière de protection aluminium

Les + produit

  • Serrure axe à 120 mm
  • Contrôle d'accès
  • Option Technidécor®
