Châssis vitré EI60

Référence : CV03

  • JHI_Ambiance_Chassis_Vitres_01.jpg
  • JHI_Ambiance_Chassis_Vitres_02.jpg

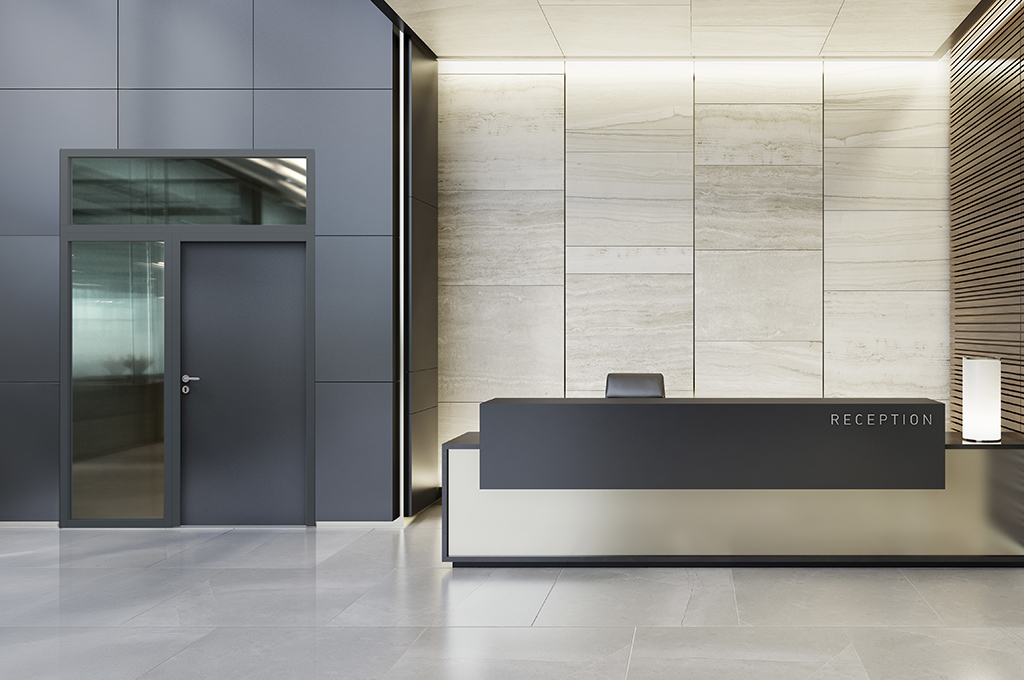

  • JHI_Ambiance_Chassis_Vitres_03.jpg

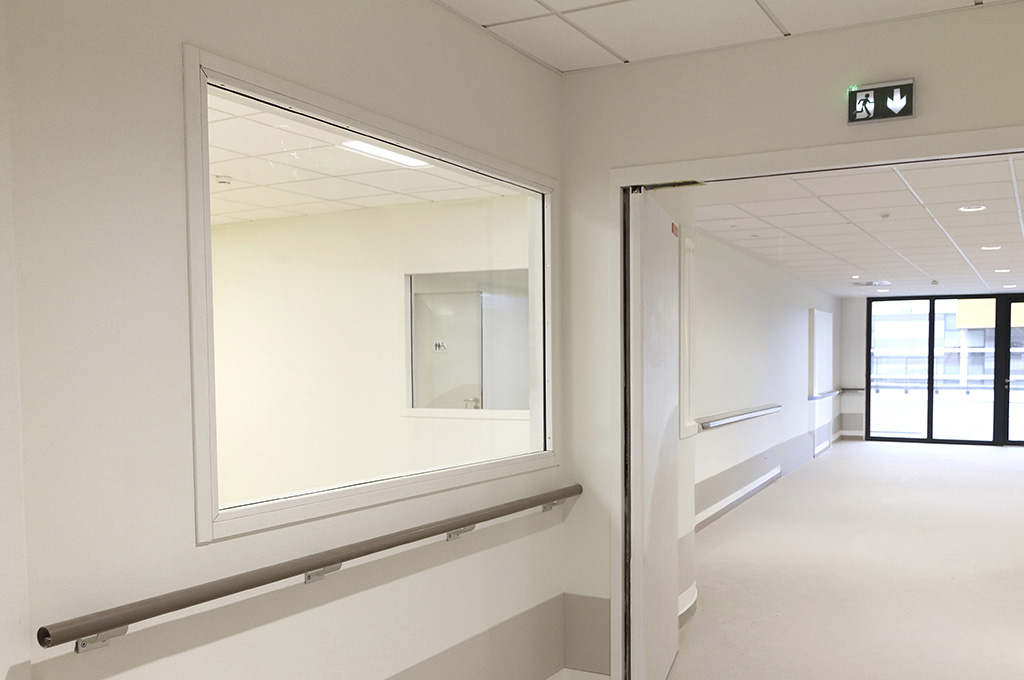

  • JHI_Ambiance_Chassis_Vitres_04.jpg
  • JHI_Ambiance_Chassis_Vitres_05.jpg

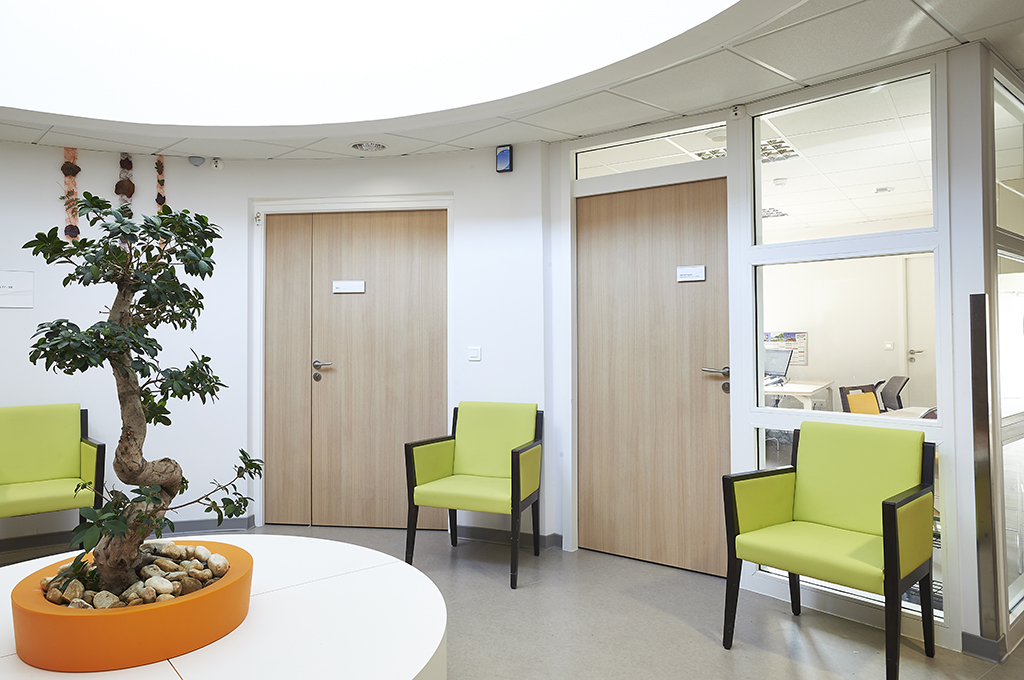

  • JHI_Ambiance_Chassis_Vitres_06.jpg

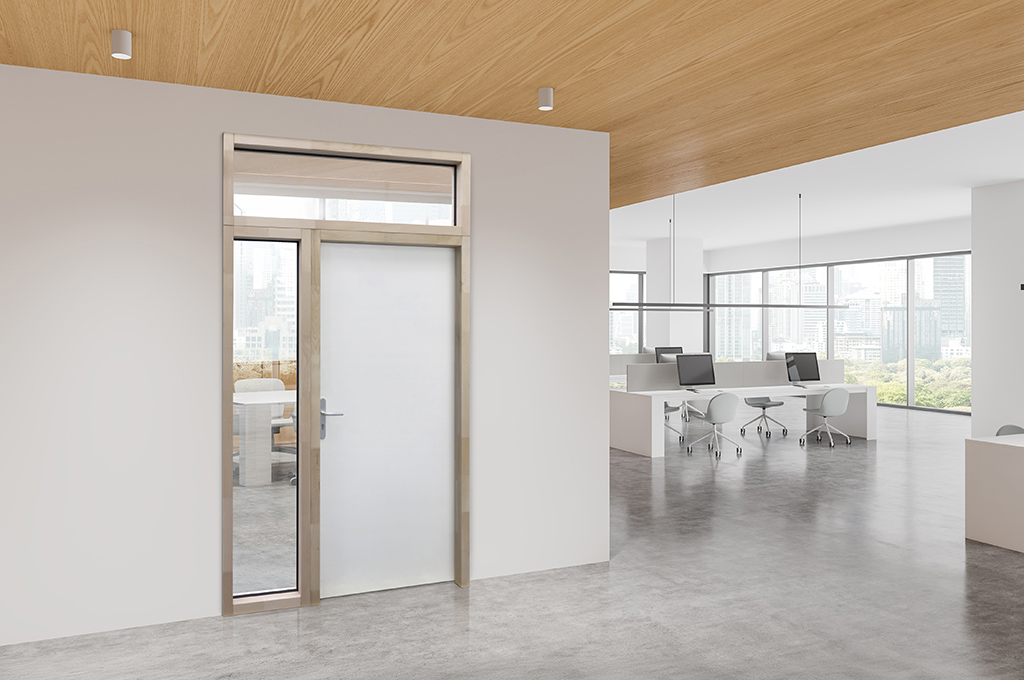

  • JHI_Ambiance_Chassis_Vitres_07.jpg
  • JHI_Ambiance_Chassis_Vitres_08.jpg

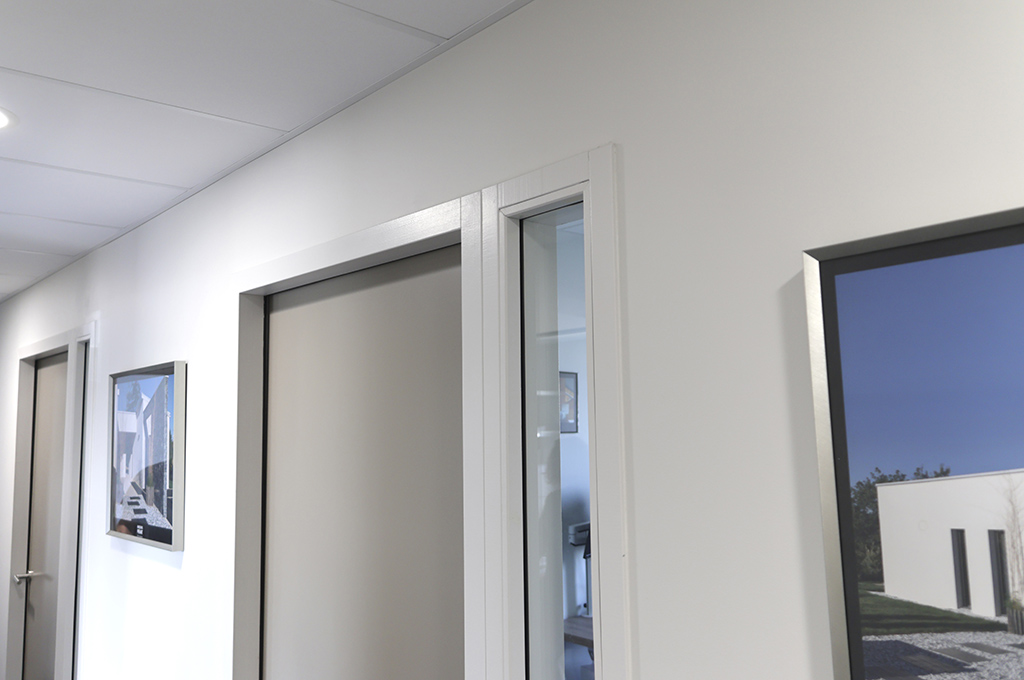

  • JHI_Ambiance_Chassis_Vitres_09.jpg

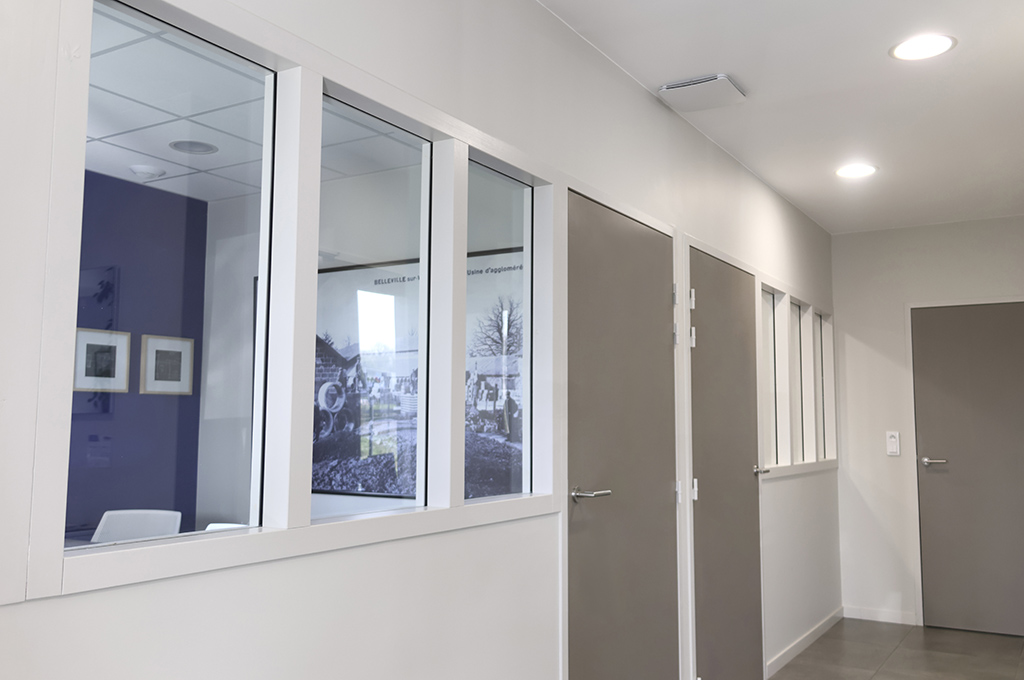

  • JHI_Ambiance_Chassis_Vitres_10.jpg

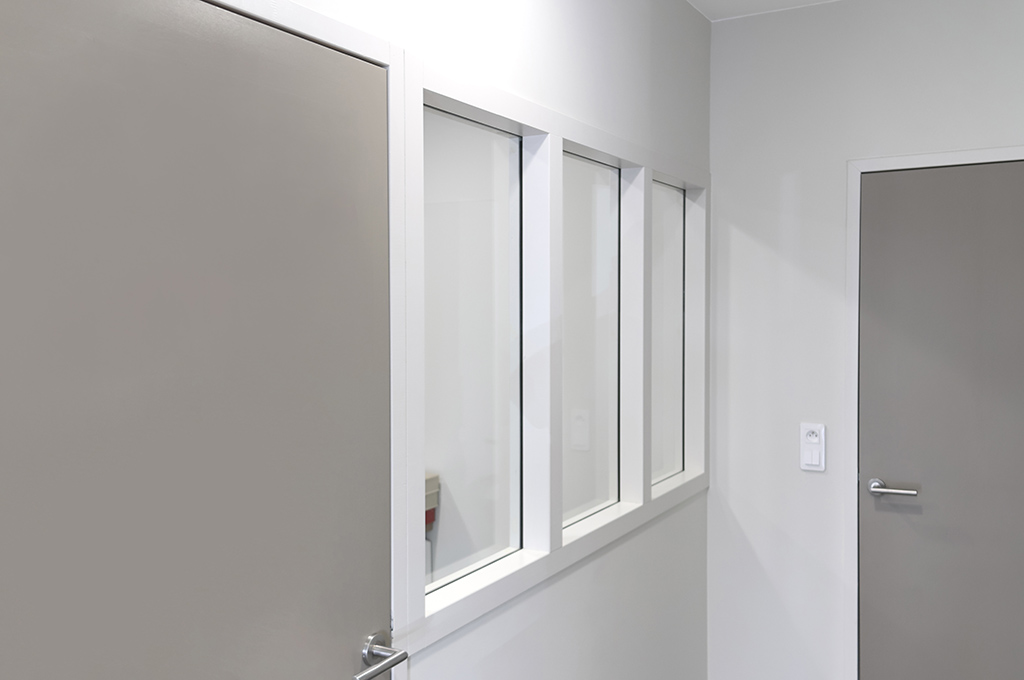

  • JHI_Ambiance_Chassis_Vitres_11.jpg

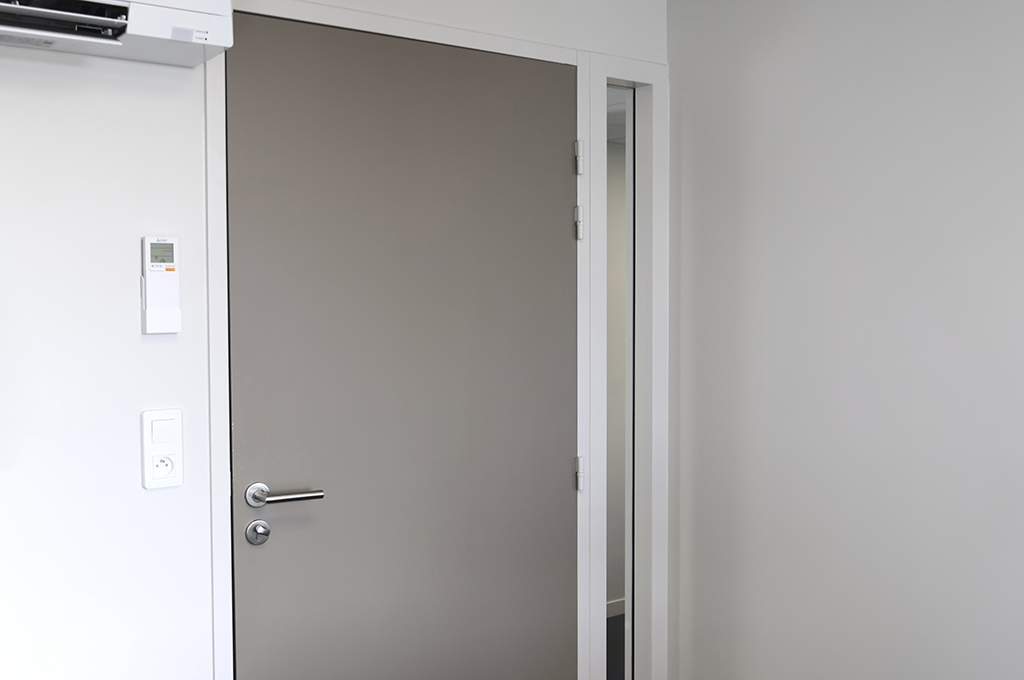

  • JHI_Ambiance_Chassis_Vitres_12.jpg
  • Acoustique 43 dB (valeur du vitrage uniquement)
  • Coupe-Feu EI60

Description
produit

Châssis vitré coupe-feu EI60 avec possibilité de l'accoler à un bloc-porte HUET

CHÂSSIS

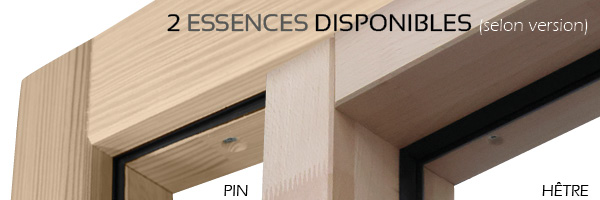

Cadre bois (Hêtre), à peindre ou à vernir, livré cadré montants filants avec parcloses préfixées

VisuelsChassisVitrePage01

* Section : 98/118 x 57

* Talon standard : 0 mm

* Domaine dimensionnel châssis vertical hors tout :
  - Hauteur : 325 à 2500 mm
  - Largeur : 325 à 1500 mm

* Domaine dimensionnel châssis  horizontal hors tout :
  - Hauteur : 325 à 1500 mm
  - Largeur : 325 à 2500 mm
  Dans la limite de poids du vitrage : maxi 120 kg

VisuelsChassisVitrePage04



VITRAGE

* Référence :
  - PYROBEL 25 (EI60), acoustique RW 43 dB / RA 43 dB(1),
    résistance aux chocs 1B1(2), poids 60 kg/m²
   (1) Valeur acoustique du vitrage uniquement
   (2) selon norme NF EN 12600

  * Epaisseur : de 11 à 21,1 mm

 * Poids : max 120 kg

* Joint : intumescent "Flexilodice" (livré avec vitrage - non posé)



EQUIPEMENT

Jonctions pour fixation bloc-porte et pose mur



SELECTION RIGOUREUSE DE NOS APPROVISIONNEMENTS BOIS

Logo PEFC



Détails
finition

Options

   - Talon hors standard : 1 à 80 mm
   - Sans rainure à brique
   - Meneaux ou traverses intermédiaires
   - Finition prépeinte

Les + produit

  • Adossable aux blocs-portes HUET
  • Livré cadré et parcloses préfixées
  • EI60
