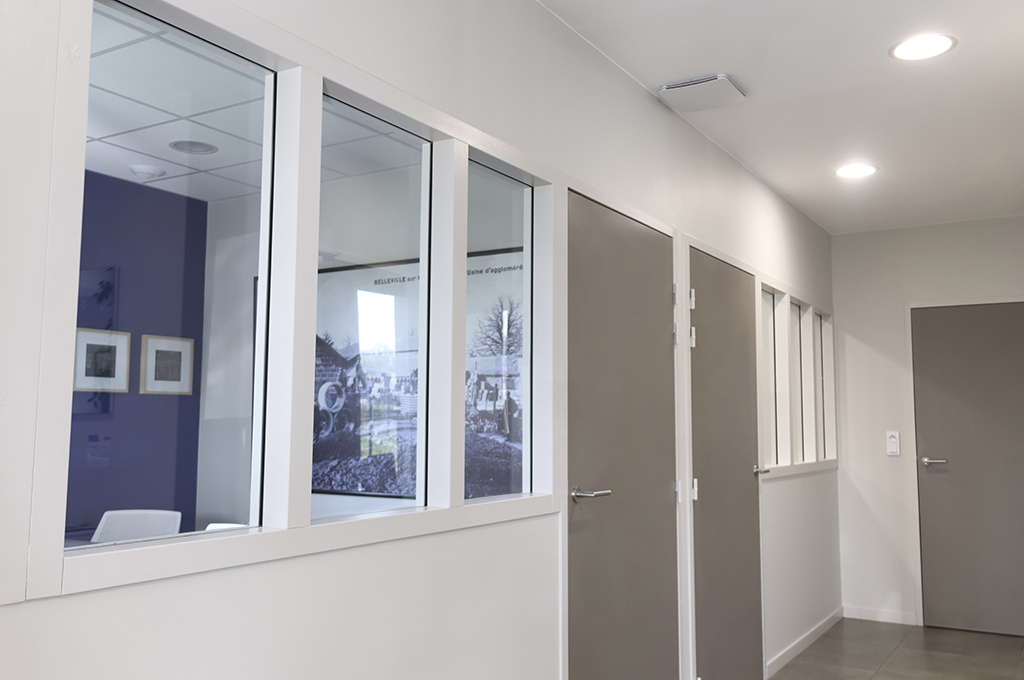

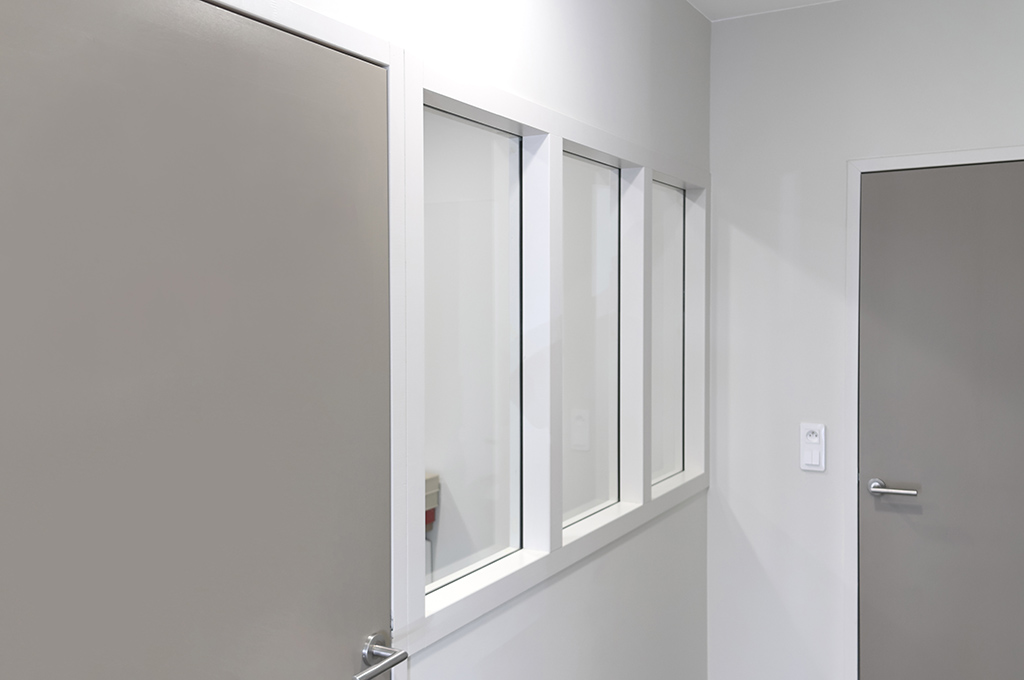

Châssis vitré EW30 - EI30

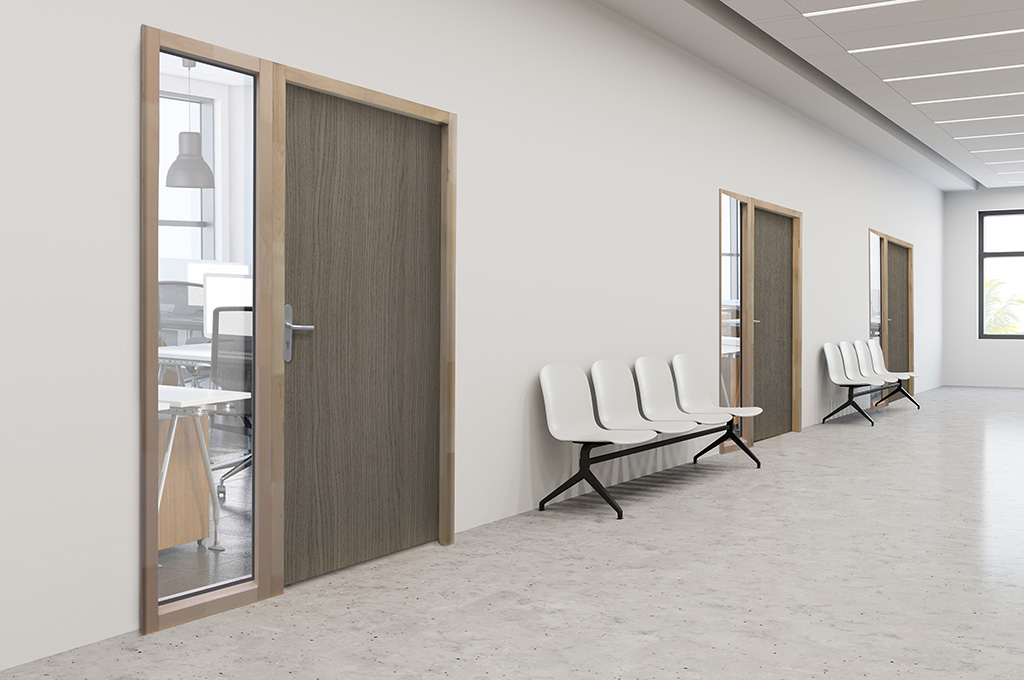

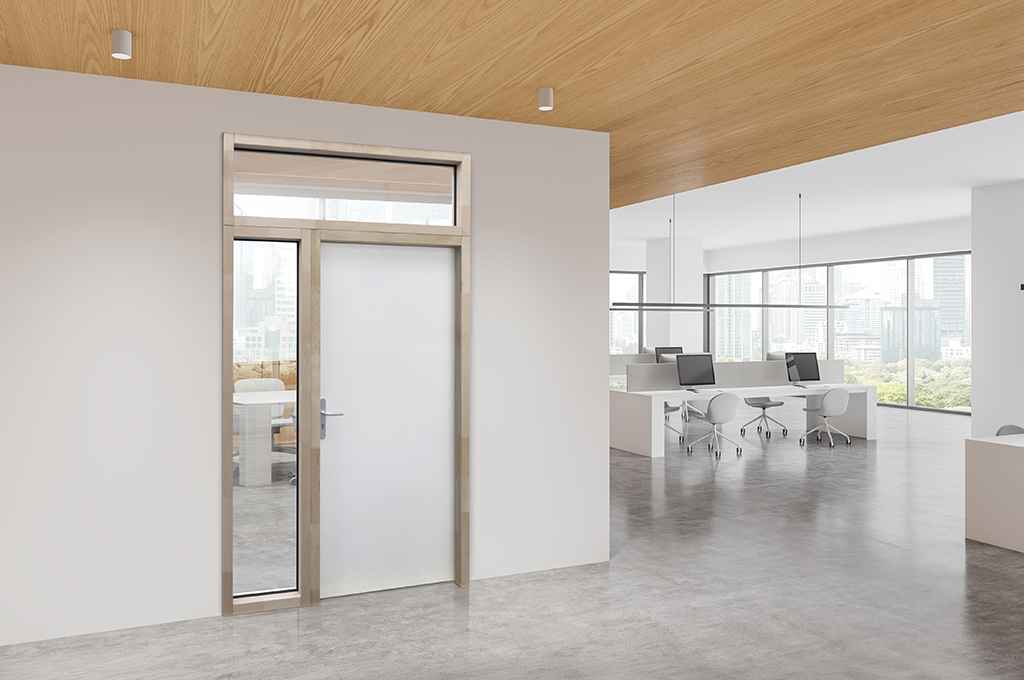

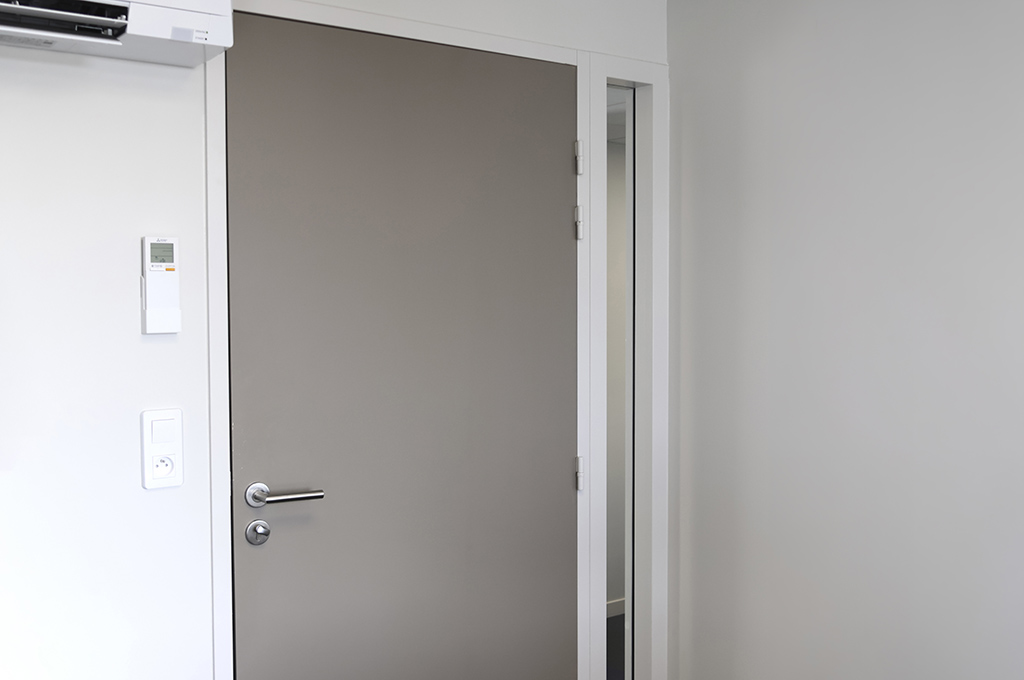

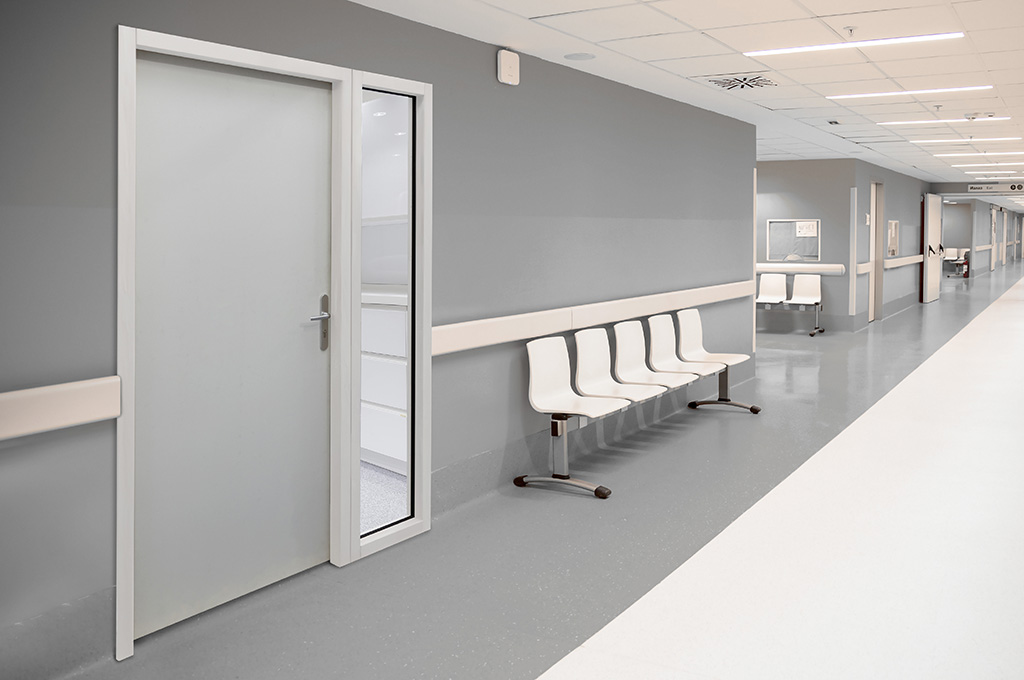

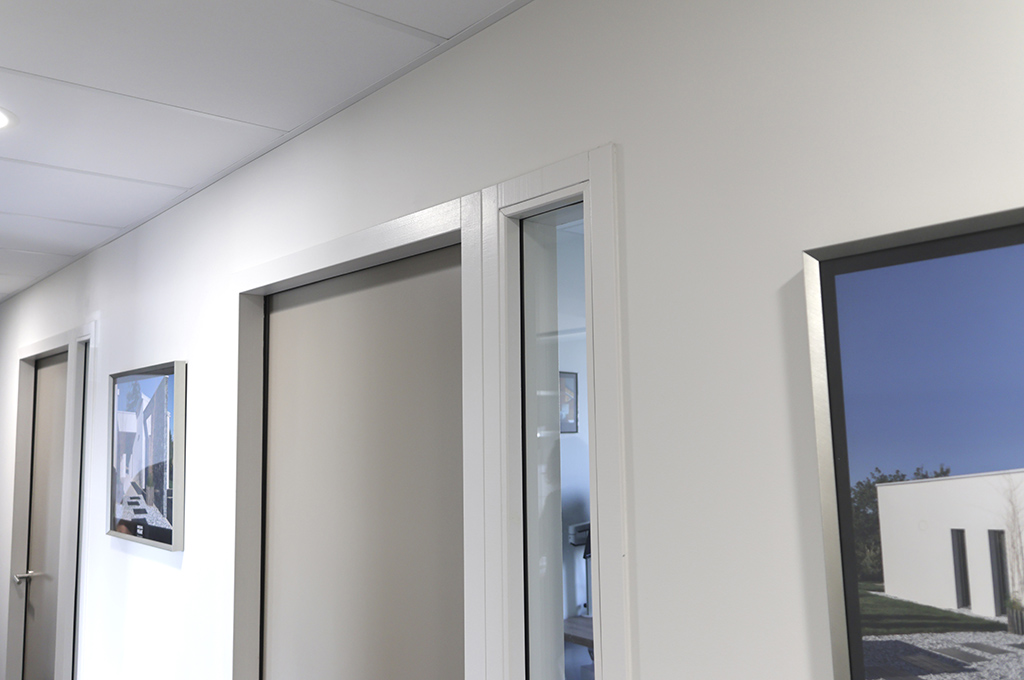

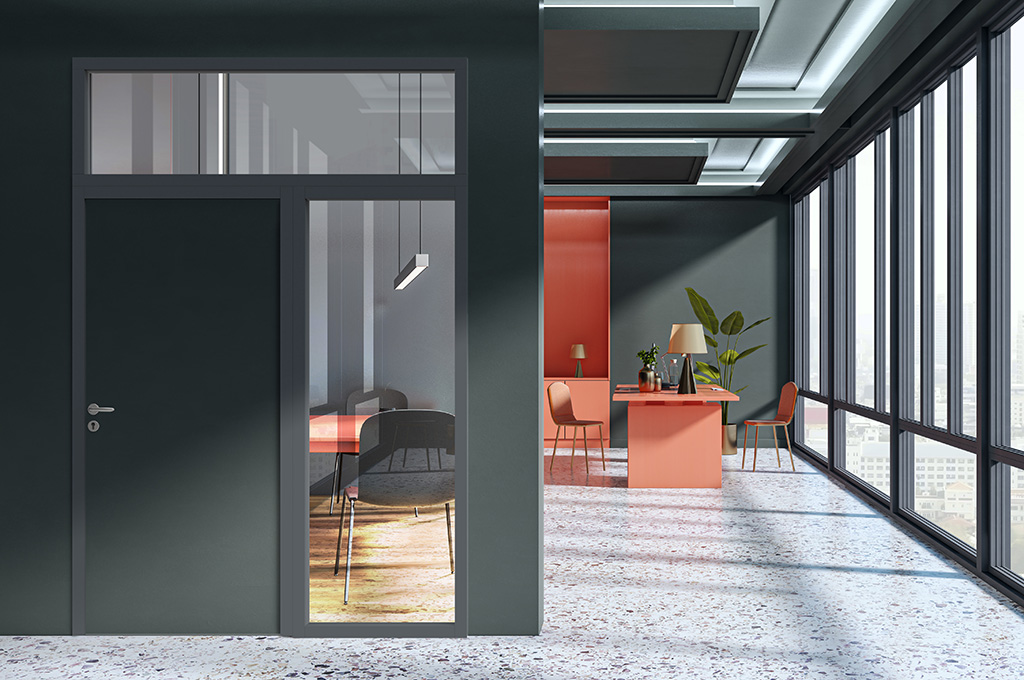

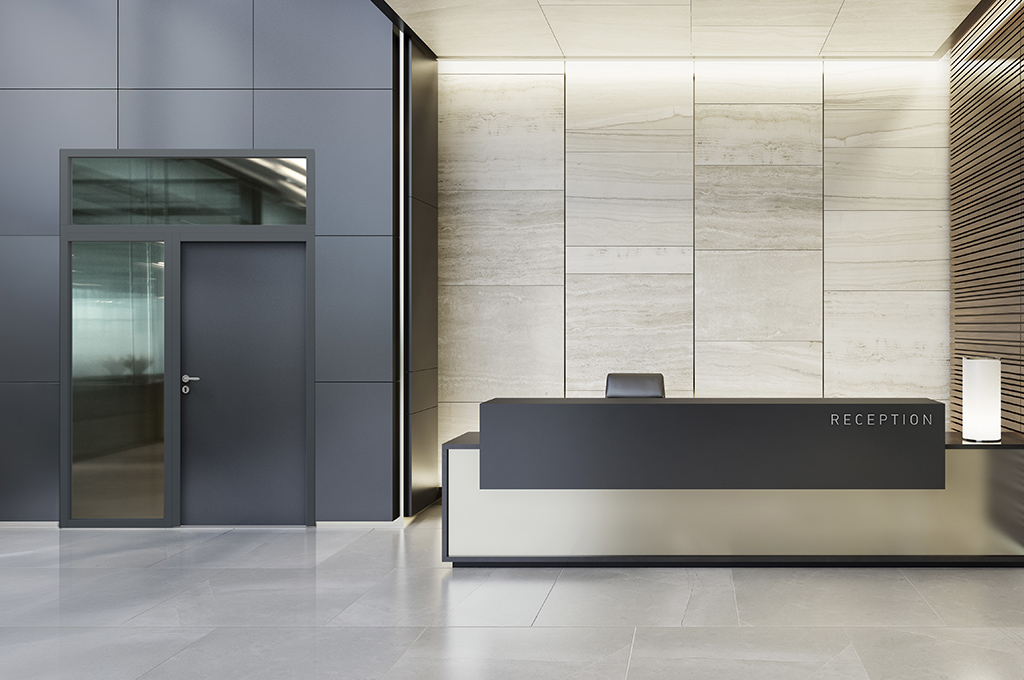

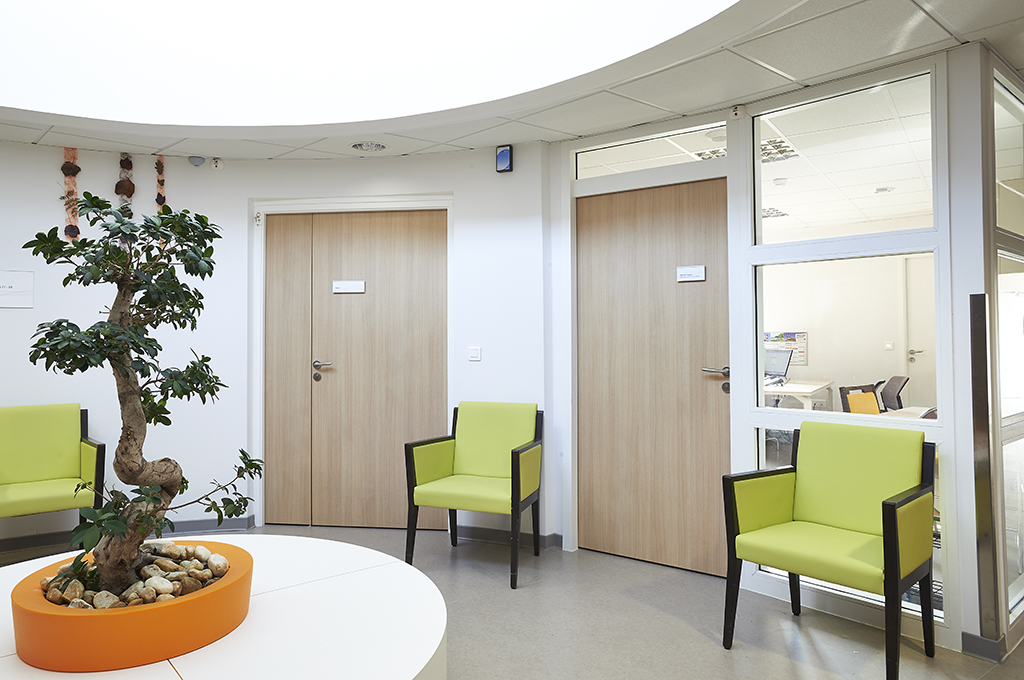

Châssis vitré coupe-feu EW30 - EI30 avec possibilité de l'accoler à un bloc-porte HUET

CHÂSSIS

Cadre bois (Pin ou Hêtre), à peindre ou à vernir, livré cadré montants filants avec parcloses préfixées

* Section : 68/72/88/98/118 x 57

* Talon standard : 0 mm

* Domaine dimensionnel châssis  vertical hors tout :
  - Hauteur : 325 à 2500 mm
  - Largeur : 325 à 1500 mm (Pyrobelite 9EG largeur maxi 1170 mm limite PV feu)

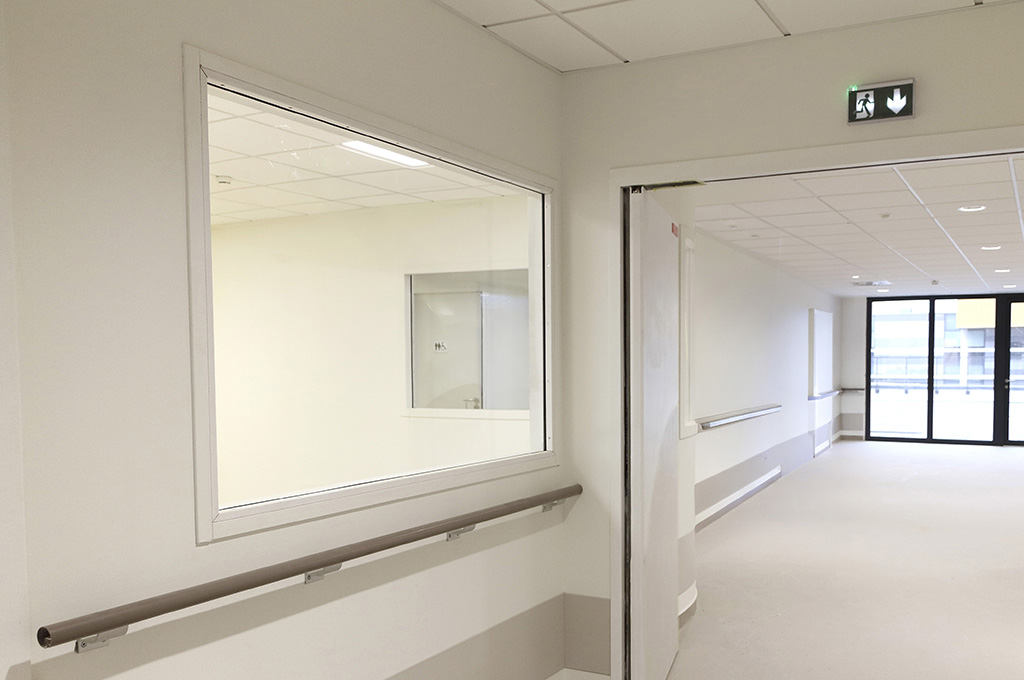

* Domaine dimensionnel châssis  horizontal hors tout :
  - Hauteur : 325 à 1500 mm (EW30 maxi 1200 mm limite PV feu)
  - Largeur : 325 à 2500 mm (EW30 maxi 2310 mm limite PV feu)
  Dans la limite de poids du vitrage : maxi 120 kg

VITRAGE

* Référence :
  - PYROBELITE 10 (EW30), acoustique R_W 37 dB / R_A 37 dB⁽¹⁾,
    résistance aux chocs 2B2⁽²⁾, poids 26 kg/m²
  - PYROBELITE 9EG (EW30), acoustique R_W 38 dB / R_A 37 dB⁽¹⁾,
    résistance aux chocs 1B1⁽²⁾, résistance aux UV, poids 28 kg/m²
  - PYROBEL 16 (EI30), acoustique R_W 40 dB / R_A 39 dB⁽¹⁾,
    résistance aux chocs 2B2⁽²⁾, poids 40 kg/m²
  - PYROBEL 16EG (EI30), acoustique R_W 41 dB / R_A 40 dB⁽¹⁾,
    résistance aux chocs 1B1⁽²⁾, résistance aux UV, poids 48 kg/m²
   ⁽¹⁾ Valeur acoustique du vitrage uniquement
   ⁽²⁾ selon norme NF EN 12600

* Epaisseur : de 11 à 21,1 mm

 * Poids : max 120 kg

* Joint : intumescent "Flexilodice" (livré avec vitrage - non posé)

EQUIPEMENT

Jonctions pour fixation bloc-porte et pose mur

SELECTION RIGOUREUSE DE NOS APPROVISIONNEMENTS BOIS
