Euroflam EI60 DAS

Référence : D6007 _ D6008

  • HUET_Porte_Euroflam_EI60_DAS_Photo_01.jpg

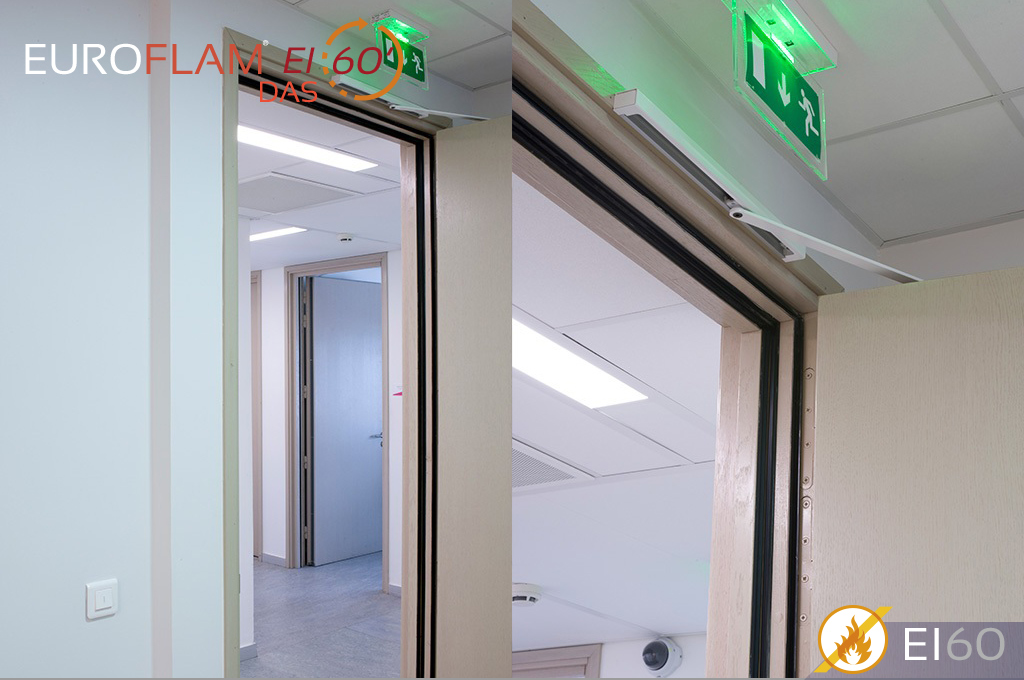

  • HUET_Porte_Euroflam_EI60_DAS_Photo_02.jpg
  • Coupe Feu EI60 Mode 2 DAS

Description
produit


Bloc-porte simple action, coupe-feu EI60, équipé de système de refermeture automatique, pouvant être équipé de système de maintien du vantail ouvert.
Produit certifié NF Portes résistant au feu en bois – Mode 2.

Bloc-porte simple action Euroflam EI60 DAS, coupe-feu EI60 de chez HUET ou de performances équivalentes.

Vantail

Cadre bois exotique rouge, 2 parements fibres de bois dures, âme acoustique multicouches à densité variable, Epaisseur de 51mm à chants droits avec une contrefeuillure de 18*6mm, Poids de 37kg/m².

Dimensions : suivant plans architecte

Domaine dimensionnel selon essence :
- Hauteur : 1840 à 2250 mm
- Largeur :   330 à 1230 mm
- Largeur :   530+530 à 1030+1030 mm

Huisserie

* Installation du bloc-porte dans une Huisserie Bois sur cloisons rigides ou flexibles
  - Essences : Hêtre Lamellée Collée Aboutée, finition à peindre, feuillure 48*18, section minimale de 68/57mm, autres dimensions suivant cloison.

* Installation du bloc-porte dans une Huisserie Métallique sur cloisons rigides
  - HB ou HC profil métallique en acier de 15/10ième, finition à peindre, traitement anti corrosion par poudrage polyester époxy pour recevoir une couche de finition (lot peinture), feuillure 48*18, barre d‘écartement, carter de gâche, section minimale de cloison de 100mm, autres dimensions suivant cloison.

Ferrage

* Huisserie Métallique :
  - 4 paumelles de 130x86 universelles
* Huisserie Bois :
  - 4 paumelles de 160x70 noires ou chromées
  - 4 paumelles de 130x86 universelles

* Serrure :
  - Sûreté 1 point (sans cylindre)

* Système d’asservissement :
   Ferme porte en applique + ventouse (murale, au sol ou encastrable)
     Bras compas ou bras glissiere
     (Angle maximum de 170° ou 180°)
     En mode : Rupture ou Emission
     Alimentation : 24 Volts ou 48 Volts
     Option : Contact de position séparé "Porte Fermée" à bille en acier EFF 10405

   - Bandeau avec ventouse intégrée et ferme-porte en applique
     Levasseur - Groom - Dorma
     (Angle maximum de 120° ou 100°)
     En mode : Rupture ou Emission
     Alimentation : 24 Volts ou 48 Volts
     Option :
     Contact de position intégré "porte Ouverte/Fermée"
     Contact de position séparé "Porte Fermée" à bille en acier EFF 10405

UNE SÉLECTION RIGOUREUSE DE NOS APPROVISIONNEMENTS BOIS

UNE SÉLECTION RIGOUREUSE DE NOS APPROVISIONNEMENTS BOIS

Détails
finition

Options

Battement central :
* Sans Battement :
  - Chant droit avec joint central, ferme porte obligatoire

Oculi

Pose de 1 ou 2 regards vitrés avec un vitrage EI60 avec jeu de parcloses démontable en essence de bois Hêtre ou BER avec un profil coupé à 45° assemblé en cadre de forme possible ci-dessous.Fixation par vis noyées et avec joint de propreté type EPDM permettant le calage du vitrage.
* Rectangulaire Hauteur*largeur :
  - 400*300 mm
  - 1200*200, 1200*300, 1200*400 mm
Circulaire :
  - Diamètre 360 mm

Usinages





Finitions

- Fibre pré peinte
(finition des parements prévue au titre du lot peinture)

- Fibre pré peinte (finition des parements prévue au titre du lot peinture)
- Stratifié de la gamme Boréal HUET
- Placage bois essence fine
- Laqué blanc ou couleur

Décors ou Gravage sur finition :
  - Gravage sur la face extérieure – Technidécor®
  - Gravage sur 2 faces – Technidécor®

- Gravage sur 2 faces – Technidécor®

Les + produit

  • Option Technidécor®
  • NF Portes résistant au feu en bois
