VV Linteau EI60 DAS

Référence : D6003 - D6004 - D6005 - D6006

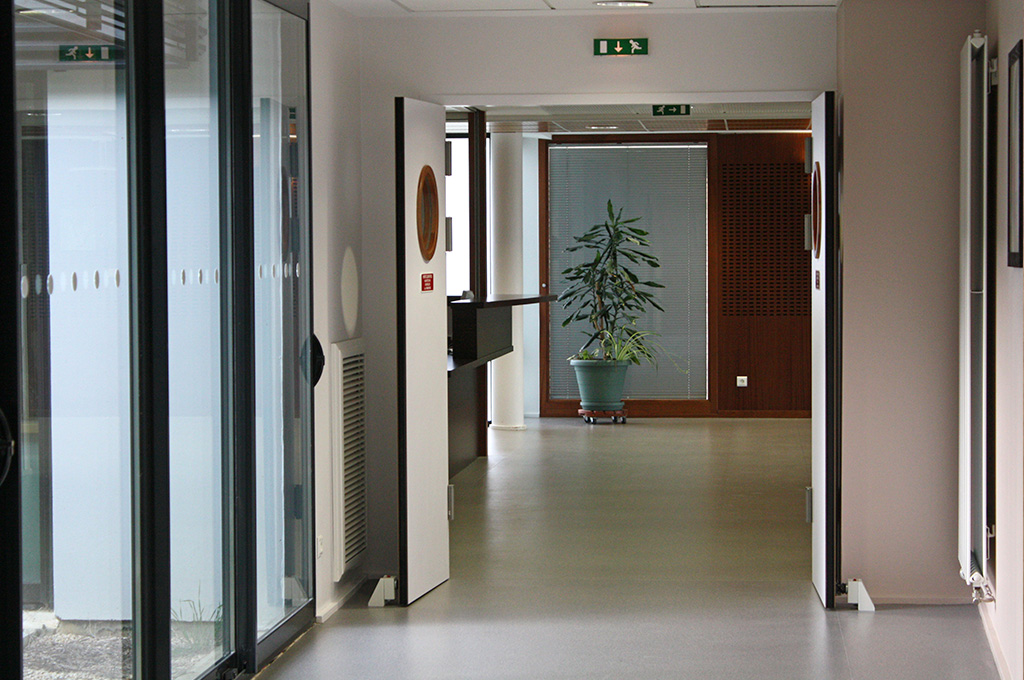

  • HUET_Porte_VV_Linteau_EI60_DAS_Photo_01.jpg

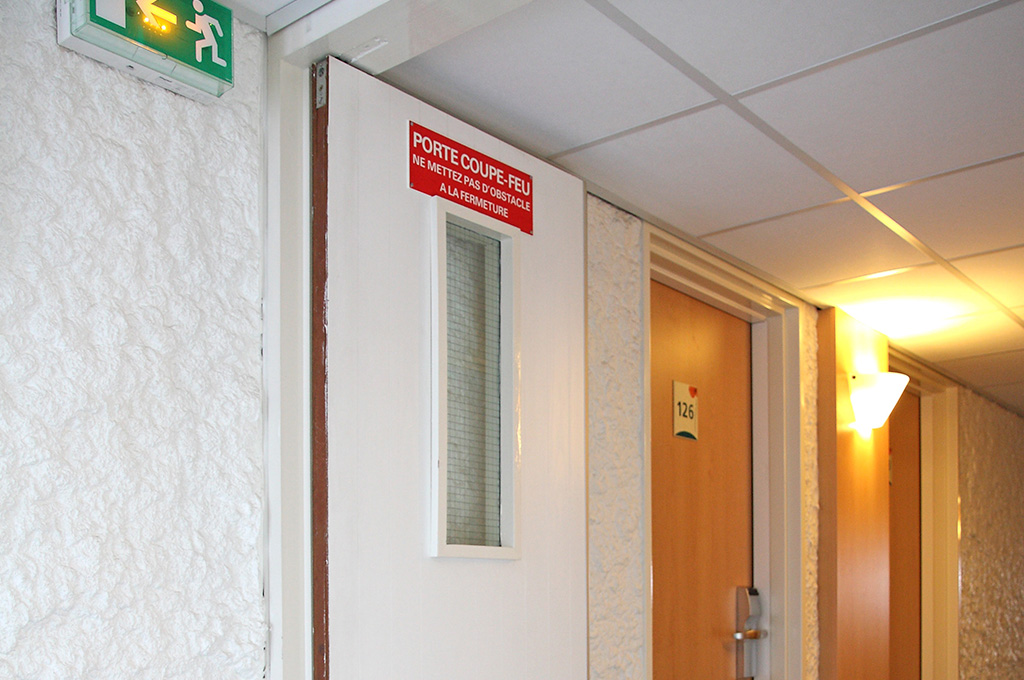

  • HUET_Porte_VV_Linteau_EI60_DAS_Photo_02.jpg

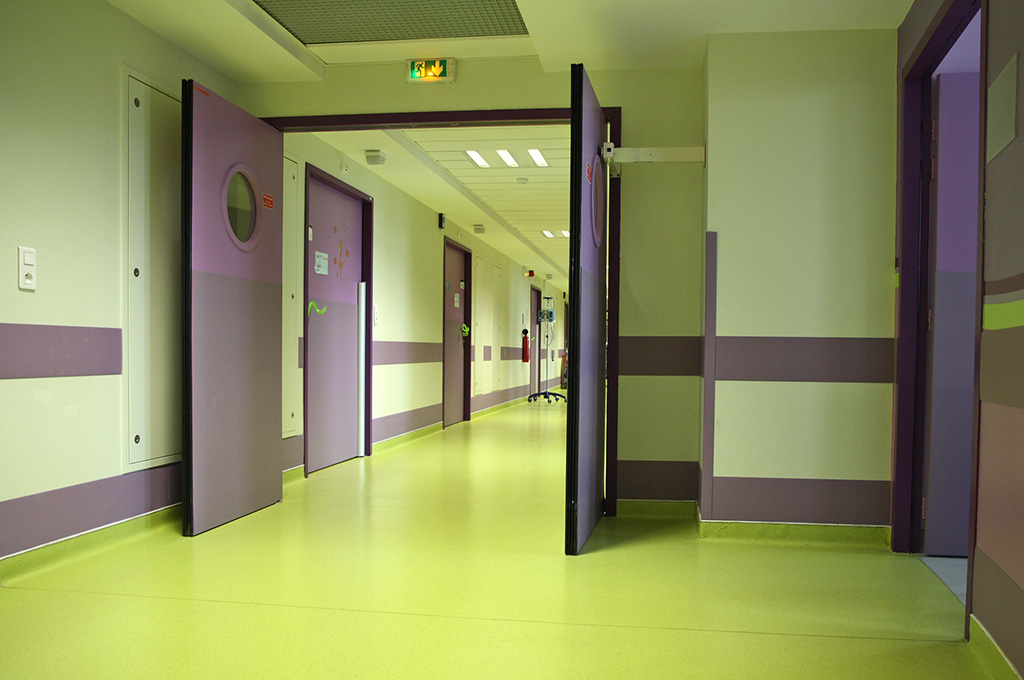

  • HUET_Porte_VV_Linteau_EI60_DAS_Photo_03.jpg
  • Coupe Feu EI60 Mode 2 DAS

Description
produit


Bloc-porte double action, coupe-feu EI60, équipé de système de refermeture automatique, équipé de système de maintien du vantail ouvert.
Produit certifié NF Portes résistant au feu en bois – Mode 2.

Bloc-porte double action VV Linteau EI60 DAS, coupe feu EI60 de chez HUET ou de performances équivalentes

Vantail

Cadre Bois Exotique Rouge, 2 parements fibres de bois dures, âme en panneau de particules, Epaisseur de 51mm, Poids de 37kg/m².
Etanchéité au feu : joints 24x2 collés en rainure sur traverses hautes et basses, joint anti-pince doigts et joint 25x4 collé entre les deux lèvres sur battement

Dimensions : suivant plans architecte

Domaine dimensionnel selon essence :
- Hauteur : 1840 à 2500 mm
- Largeur : 730 à 1100 mm
- Largeur : 730+430 à 1100+1100 mm

Huisserie

 *Installation du bloc-porte dans une huisserie bois sur cloisons rigides ou flexibles
  - Huisserie Bois : Exotique rouge, finition à peindre, intégrant une rainure spécifique pour encastrer les joints intumescents composée :
  - D’une traverse d’huisserie en bois exotique rouge de section 116*68 mm intégrant pivot linteau
  - De 2 montants en bois exotique rouge de section 116*45 mm

*Installation du bloc-porte dans une huisserie métallique mixte sur cloisons rigides ou flexibles
  - Huisserie Métallique Mixte : finition à peindre, intégrant une rainure spécifique pour encastrer les joints intumescents composée :
  - D’une traverse d’huisserie en bois exotique rouge de section 116*68 mm intégrant pivot linteau
  - De 2 montants en profil métallique en acier de 15/10ième avec fixation par omégas soudés, finition à peindre, traitement anti corrosion par poudrage polyester époxy pour recevoir une couche de finition (lot peinture), barre d‘écartement, section de 116*45 mm

Ferrage

* Système d’asservissement :

   - Pivot Linteau + ventouse (murale, au sol ou encastrable)
     Système de Pivot GROOM GRL100 encastré dans la traverse haute de l’huisserie et système mécanique de rotation fixation au sol en partie basse
     En mode : Rupture ou Emission
     Alimentation : 24 Volts ou 48 Volts

   - Pivot Linteau Asservi avec ventouse intégrée
     Système de Pivot GROOM GRL200 EMS encastré dans la traverse haute de l’huisserie et système mécanique de rotation fixation au sol en partie basse
     En mode : Rupture
    Alimentation : 24 Volts ou 48 Volts avec abaisseur de tension intégré au boitier

   - Option : Contact de position séparé "Porte Fermée" à bille en acier EFF 10405

Détails
finition

Options

Battement central :
- Joints va-et-vient, jeu 8 mm

Oculi

Pose de 1 ou 2 regards vitrés avec un vitrage EI60 avec jeu de parcloses démontable en essence de bois Hêtre ou BER avec un profil coupé à 45° assemblé en cadre de forme possible ci-dessous. Fixation par vis noyées et avec joint de propreté type EPDM permettant le calage du vitrage.
* Rectangulaire Hauteur*largeur :
  - 400*300 mm
  - 1200*200, 1200*300, 1200*400 mm
Circulaire :
  - Diamètre 360 mm

Usinages

Contrôle d'accès :
  - Verrou électrique encastré : EFF EFF 351, JPM VE6000 ou DORMA TV600
  - Verrou motorisé électrique encastré ALIGATOR DAE4000 ou GROOM GRS623. Porte fermée/verrouillée en traverse haute de l'huisserie (Conforme NFS 61.937)

Finitions

- Fibre pré peinte (finition des parements prévue au titre du lot peinture)
- Stratifié de la gamme Boréal HUET
- Placage bois essence fine
- Laqué blanc ou couleur

Décors ou Gravage sur finition :
  - Gravage sur la face extérieure – Technidécor®
  - Gravage sur 2 faces – Technidécor®

Les + produit

  • Contrôle d'accès
  • Option Technidécor®
  • NF Portes résistant au feu en bois
